Ascenseur sans étage dans une station de rénovation : ce que vérifier dans l’espace
Peut-on y monter en ascenseur dans ce bâtiment ?
C’est la question qui se pose à tout installateur lors d’un projet de rénovation. Et presque jamais
La réponse se trouve lors de la première visite.
Dans les nouveaux bâtiments, l’espace est conçu pour l’ascenseur. Dans les bâtiments rénovés, le contraire se produit : l’espace est conçu pour le transport de personnes.
L'ascenseur doit s'adapter à un espace déjà existant, avec ses limitations de hauteur et de profondeur.
et de structure.
C’est pourquoi les ascenseurs sans étage sont devenus la solution habituelle dans les bâtiments modernes.
des bâtiments existants. Mais avant de les proposer, il faut mesurer, vérifier et documenter.
Voici la liste de contrôle que nous recommandons chez HIDRAL S.A.
Pourquoi la réadaptation change les règles
Un bâtiment construit sans ascenseur, ou avec un ascenseur ancien qui doit être remplacé, présente généralement des problèmes.
Trois limitations :
Ce n'est pas une bonne idée, car creuser sous la dernière dalle coûte cher, est lent et parfois impossible à réaliser.
Très peu d'espace libre à l'étage supérieur.
Pas de place pour un four à machines.
Un ascenseur sans chambre à vapeur élimine la troisième. Les deux autres dépendent de l'espace disponible, et
C’est là que le projet est gagné ou perdu.
Qu’il faut vérifier dans l’espace : la checklist
1. Profondeur du fossé disponible
Le trou est la distance entre le niveau de la station de travail la plus basse et le fond de l'espace.
Il faut le mesurer avec précision et vérifier ce qui se trouve sous le sol : un caillou, un terrain, un sous-sol,
installations ou niveau de saturation. Un puits avec des infiltrations ou des fuites doit être résolu d'abord
rien à monter.
Si il n'y a pas beaucoup de place pour creuser, la solution consiste à utiliser un équipement de fossé réduit. L'UHe
De Hidral dispose de l'option avec un fossé minimal de 200 mm.
2. Évasion : la hauteur libre à l'étage supérieur
La fuite est la distance entre le niveau de la dernière station supérieure et le plafond du trou.
C’est la mesure la plus oubliée lors de la première visite et celle qui complique le plus les projets. Un
Un bâtiment ancien avec un toit bas ou un rempart limité peut conditionner l’équipement autant que
comme le fossé.
3. Mesures utiles du vide, de plan à plan
Il ne suffit pas de mesurer l’étendue et le fond au niveau du rez-de-chaussée.
Dans les bâtiments anciens, il est courant que le trou ne soit pas aplati, mais se resserre dans certaines zones.
Un bâtiment ou un ensemble de bâtiments qui présente des saillies de poutres, des bas-côtés ou des installations. Il faut mesurer à toutes les
plantes et rester avec la section libre minimale disponible.
Cette section libre détermine la taille de la cabine possible et, avec elle, la charge et le nombre de passagers.
personnes.
4. Structure et capacité d’ancrage
Des guides, des supports et, dans un ascenseur sans étage, la machine elle-même repose sur le sol.
structure du trou.
Il convient de vérifier de quoi sont faits les murs (usine de briques, de béton ou de pierre).
béton armé) et si les ancrages prévus sont acceptés. Sinon, il pourrait être nécessaire de trouver un autre
solution de fixation alternative ou évaluation d’une installation d’une structure portante.
À ce stade, la coordination avec la direction médicale est indispensable.
5. Positionnement de la manoeuvre et accès pour le sauvetage
Sans quatrième de vitesse, le tableau de bord et les dispositifs de sauvetage nécessitent une autre pièce.
emplacement. Habituellement, on trouve un placard dans le grenier de l’étage dernier ou à côté d’une porte.
appartement.
Il faut prévoir cet espace, son accès pour le mainteneur et la procédure de sauvetage.
utilisateurs.
6. Rellanos, portes et accès d'ouvrage
Chaque arrêt et embarquement nécessite un passage avec suffisamment d'espace pour la porte de la cabine.
Il convient également de vérifier où le matériel sera introduit : par le portail, par l’escalier, par le patio ou par la toiture.
La réhabilitation et la logistique de montage peuvent influer sur le délai tout autant que l’équipement lui-même.
7. Installations du trou
Enfin, il faut vérifier la puissance électrique disponible, l’éclairage du compartiment et l’absence de fuites.
Une ventilation et que des installations étrangères à l’ascenseur ne passent pas par là.
Existe-t-il un ascenseur sans escalier ?
C’est l’une des recherches les plus fréquentes, et la réponse nécessite des nuances.
Un ascenseur conforme à la réglementation des ascenseurs nécessite toujours un fossé pour que la personne puisse monter et descendre.
La cabine peut s'aligner sur le sol, même si ce n'est pas très précis. Ce qui existe bien c'est des équipements avec un fossé.
réduits, comme le UHe avec 200 mm, qui permettent d'éviter d'excavation excessive dans la plupart des situations.
cases.
Pour les trajets courts, il existe également des plateformes élévatrices, régulées par un cadre.
Une réglementation différente. Elles offrent d'autres prestations, d'autres utilisations et d'autres limitations.
La convenance dans chaque cas dépend de l’usage, du parcours et du bâtiment. C’est pourquoi la décision doit être prise par un professionnel.
prend avec le trou mesuré, pas avant.
Qu'apporte l'ascenseur sans salle de machine ?
• Moins de travaux civils : il n’est pas nécessaire de construire ni d’installer une salle des machines.
• Plus d'espace utile pour le bâtiment.
• Économie d’énergie : le moteur gearless réduit la consommation par rapport aux machines
conventionnelles.
• Durées de construction plus courtes, ce qui est particulièrement avantageux dans les bâtiments habités pendant les travaux.

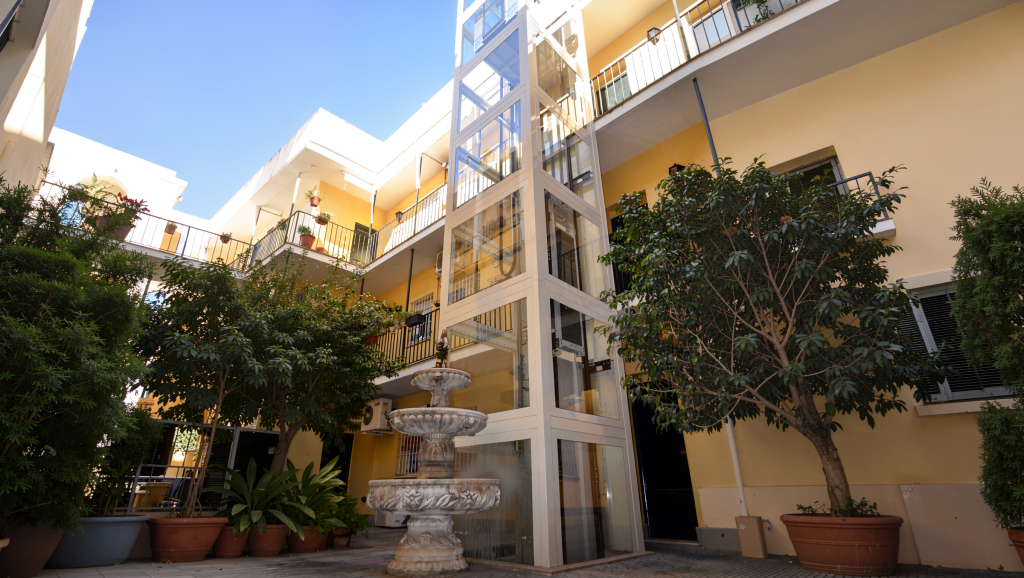

L'ascenseur UHe de Hidral est conçu pour faciliter son installation dans des espaces restreints.,
la remplacement des ascenseurs anciens et l'installation de nouvelles installations dans des bâtiments existants.
Que faire pour envoyer le problème au fabricant afin qu'il examine la solution
Avec ces données, nous pouvons proposer une solution dès le premier contact :
Plans ou croquis du plan ouvert dans chaque étage.
Profondité du fossé disponible et ce qui se trouve sous elle.
Huida disponible (espace libre à la dernière étage).
Itinéraire total, nombre de points d’arrêt, type et nombre de déchargements par usine.
Utilisation prévue : habitations, usage privé ou public.
Type de murs du trou.
Photos du trou, des rampes et des accès.
Le fabricant derrière l'installateur
Lors de la réhabilitation, chaque bâtiment est un cas unique. Et chaque centimètre compte.
À Hidral, nous étudions avec vous le trou à combler, nous proposons l’équipe qui convient et, si le catalogue n’existe pas, nous le créons.
Il arrive, notre ingénierie travaille à concevoir une solution possible sur mesure.
Car en réadaptation, le vide règne. Et l'ascenseur doit s'adapter à lui.
Mesurer bien est la moitié du projet.
Avez-vous un espace disponible ? Envoyez-nous les données et nous dimensionnerons la solution avec vous.
Contactez notre équipe de conseil technique commercial.
Questions fréquentes
Qu’est-ce que la fuite d’un ascenseur ?
C’est la distance entre le niveau du niveau supérieur de la station et le plafond du trou.
Quel trou a besoin d'un ascenseur sans salle de machine ?
Cela dépend du modèle. Le UHe de Hidral fonctionne avec un fossé minimum de 200 mm.
Dans certains cas, cela empêche de creuser excessivement dans de nombreux bâtiments.
Est-il possible d’installer un ascenseur sans fosse?
Un ascenseur nécessite toujours un puits pour aligner la cabine au niveau du sol, même si celui-ci est déjà prévu.
réduit. Pour les trajets courts, des plateformes élévatrices existent avec un autre cadre réglementaire. La
La solution appropriée dépend de l’usage et du bâtiment.
Quelles mesures doivent être prises pour remédier au problème ?
Section libre (largeur et profondeur) sur toutes les plantes, profondeur du fossé, hauteur disponible sur la base.
dernier étage (évacuation), parcours total, type d'embarquement, nombre de passages et de arrêts.
Marco réglementaire de référence général
EN 81-20 et EN 81-50 : Règles de construction, d’installation et de conception pour les ascenseurs neufs.
EN 81-21 : Ascenseurs nouveaux dans des bâtiments existants. Il envisage des solutions lorsque cela n’est pas possible
Les espaces de sécurité habituels dans le fossé ou la fuite peuvent être respectés, avec des mesures de sécurité appropriées.
Protection supplémentaire.
Accessibilité : EN 81-70 et, en Espagne, le CTE DB SUA.
Règlement espagnol : Décret royal 355/2024 (ITC AEM 1, Ascensores), qui réglemente
La mise en service, l’entretien et les inspections.
